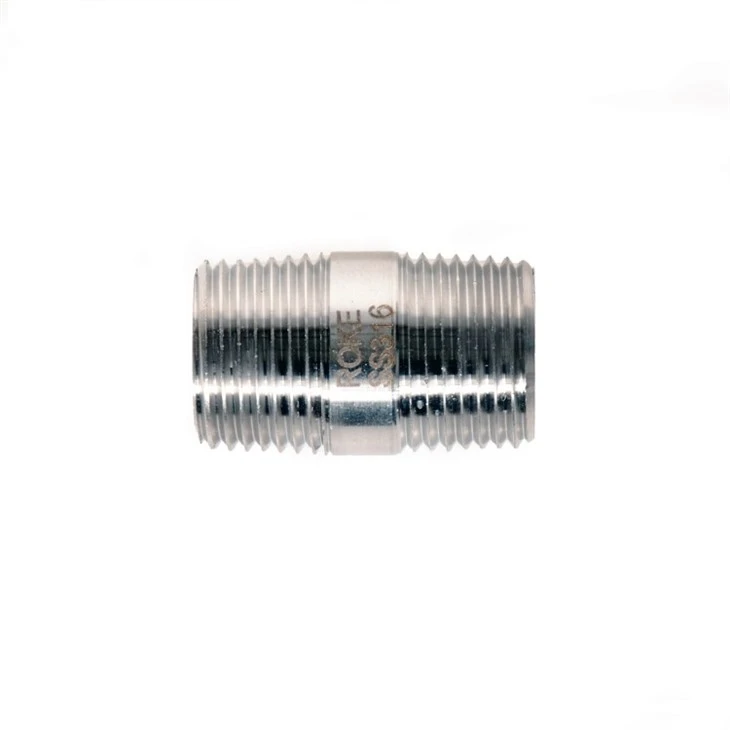

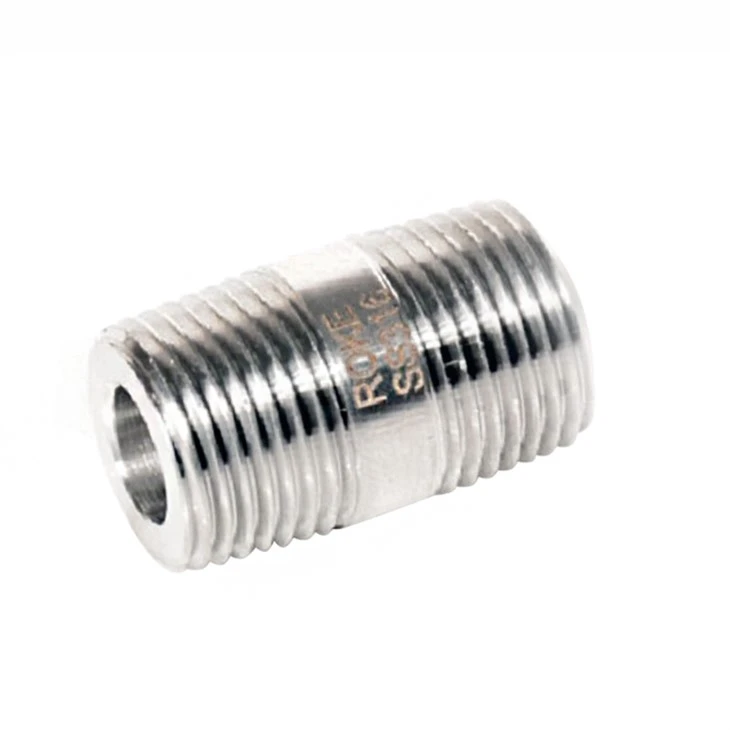

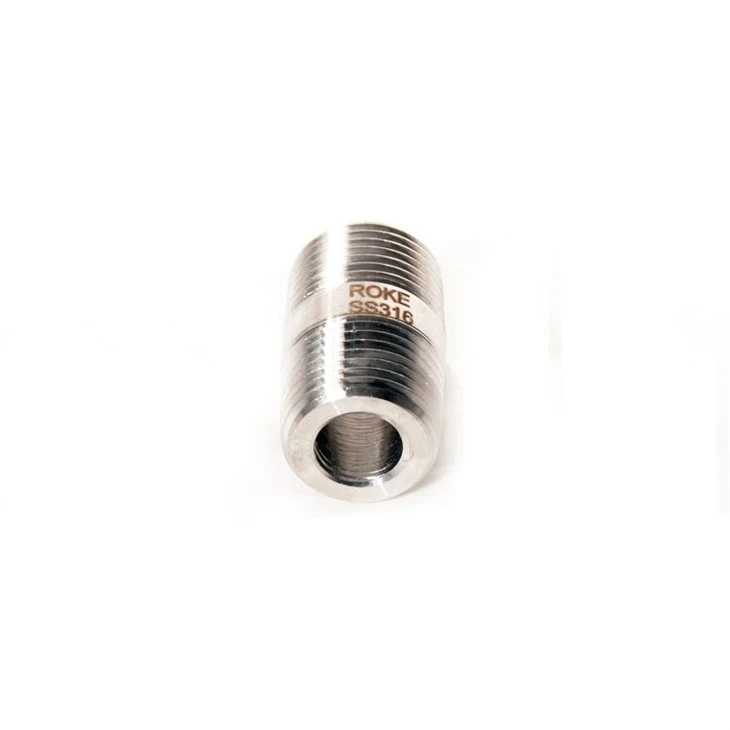

Fermer les mamelons
Acier inoxydable 316 NPT Fil à proximitéMamelons
Détails rapides
-
Matériau: acier inoxydable
-
Techniques: forgé
-
Lieu d'origine: Jiangsu, Chine (continentale)
-
Numéro de modèle: SS -- TCN-MN
-
Nom de marque: Roke
-
Connexion: Thread masculin
-
Personnalisé: disponible
-
Utilisation: huile, gaz, eau, etc.
-
Pression de travail: 6000 psi
-
Certificat: CE, ISO9001, BV, ABS, DNV, RS
FermerMamelons
|
Filetages NPT masculins |
||||||
|
Taille P-NPT |
Numéro de commande de base |
Dimension, dans (mm) |
Pression de travail psig (bar) |
|||
|
L |
D |
E |
316SS, acier |
Laiton |
||
|
1/16 |
-Tcn-mn1 |
0.75 (19.1) |
0.31 (7.9) |
0.12 (3.0) |
11000(757) |
5500(378) |
|
1/8 |
-Tcn-mn2 |
0.75 (19.1) |
0.41 (10.3) |
0.19 (4.8) |
10000(689) |
5000(344) |
|
1/4 |
-Tcn-mn4 |
1.12 (28.4) |
0.54 (13.7) |
0.28 (7.1) |
8000(551) |
4000(275) |
|
3/8 |
-Tcn-mn6 |
1.12 (28.4) |
0.67 (17.1) |
0.38 (9.6) |
7800(537) |
3900(268) |
|
1/2 |
-Tcn-mn8 |
1.50 (38.1) |
0.84 (21.3) |
0.47 (11.9) |
7700(530) |
3800(261) |
|
3/4 |
-Tcn-mn12 |
1.50 (38.1) |
1.05 (26.7) |
0.62 (15.7) |
7300(502) |
3600(248) |
|
1 |
-TCN-MN16 |
1.88 (47.8) |
1.31 (33.4) |
0.88 (22.4) |
5300(365) |
2600(179) |
|
Chiffres ISO masculins |
||||||
|
Taille P-RT |
Numéro de commande de base |
Dimension, dans (mm) |
Pression de travail psig (bar) |
|||
|
L |
D |
E |
316SS, acier |
Laiton |
||
|
1/16 |
-TCN-MR1 |
0.75 (19.1) |
0.31 (7.9) |
0.12 (3.0) |
11000(757) |
5500(378) |
|
1/8 |
-Tcn-mr2 |
0.75 (19.1) |
0.41 (10.3) |
0.19 (4.8) |
10000(689) |
5000(344) |
|
1/4 |
-TCN-MR4 |
1.12 (28.4) |
0.54 (13.7) |
0.28 (7.1) |
8000(551) |
4000(275) |
|
3/8 |
-Tcn-mr6 |
1.12 (28.4) |
0.67 (17.1) |
0.38 (9.7) |
7800(537) |
3900(268) |
|
1/2 |
-TCN-MR8 |
1.50 (38.1) |
0.84 (21.3) |
0.47 (11.9) |
7700(530) |
3800(261) |
|
3/4 |
-TCN-MR12 |
1.50 (38.1) |
1.05 (26.7) |
0.62 (15.7) |
7300(502) |
3600(248) |
|
1 |
-TCN-MR16 |
1.88 (47.8) |
1.31 (33.4) |
0.88 (22.4) |
5300(365) |
2600(179) |
étiquette à chaud: Fermer les mamelons Chine, usine, personnalisée, bon marché, bas prix, échantillon gratuit, fabriqué en Chine
