Êtes-vous souvent confronté à différents threads? G3 / 8? 1 / 4NPT? R1 / 8? UNF? KF16? Ensuite, laissez-moi présenter différents fils et vous dire comment distinguer!
Système de filetage métrique international: le CNS standard chinois adopte ce type de fil. Le dessus de la tête est plat et facile à tourner, le fond du fil est rond pour améliorer la résistance des fils. L'angle de filetage est de 60 °, la spécification est indiquée dans M. Le fil métallique est de deux types: filetage grossier et filetage fin. Utilisé comme M8 * 1.25 (code M, 8: diamètre nominal, 1,25: distance du fil)
American Standard Thread: Le haut et le bas sont tous deux à plat, avec une bonne résistance. L'angle de fil est de 60 °, la spécification est indiquée comme "combien de threads chaque pouce". Il est classé comme NC, NF, NEF affiché en 1 / 2-10 NC (1/2: diamètre extérieur; 10: nombre de fils tous les pouces; NC: code)
Fil unifié: édité par l'Amérique, l'Angleterre et le Canada, et actuellement reconnu comme un fil de vis pouces. L'angle de filetage est également de 60 °. La spécification est indiquée comme "combien de threads chaque pouce". Il peut être classé comme UNC, UNF et UNEF. Écrit en 1 / 2-10UNC (1/2: diamètre extérieur, 10: nombre de threads tous les pouces; code UNC)
Filetage Sharp V: Le haut et le bas du fil sont à la fois pointu et la force est relativement faible et facile à briser, donc pas souvent utilisée. L'angle de filetage est également de 60 °.
Thème Whitworth: la norme est adoptée par l'angle angle angle angle angle angle angle angle angle angle angle angle angle angle angle angle angle angle nord ouest Écrit comme W1 / 2-10. (1/2: diamètre extérieur; 10: nombre de fils tous les pouces; W: code)
Knuckle Thread: Spécifié par DIN allemand, et application pour ampoule, tuyaux en caoutchouc. Le code de sécurité est "Rd"

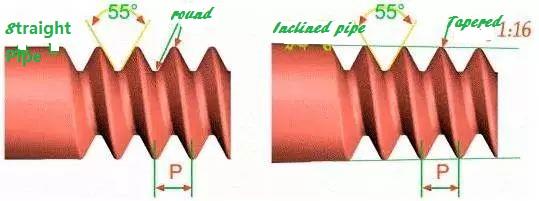

Filetage de tuyau: Le fil utilisé pour prévenir les fuites, couramment utilisé pour le raccordement de tuyau de gaz ou de liquide. Le fil de tuyauterie est "PS, NPS" et le code de tuyau incliné "NPT", et le degré conique: 1:16, c'est-à-dire 3 / 4 ".
Fil carré: l'efficacité de la transmission est élevée, la seconde sur le fil de type balle, mais elle ne peut pas être ajustée par l'écrou, et c'est l'inconvénient. Utilisé uniquement pour les vis et les grues.
Filetage trapézoïdal: appelé ACME, et l'efficacité de transmission est inférieure au fil carré, mais elle peut être ajustée par les écrous après usure. L'angle du fil métrique est de 30 °, le fil de l'entrée est de 29 °, et couramment utilisé pour l'entraînement de la vis du tour. Écrit comme "Tr".
Buttress Thread: appelé fil carré incliné, et applicable uniquement pour une transmission à une seule direction, comme une prise de levage de type vis, une machine à presser, etc. Écrite comme "Bu"
Les fils de taille de pouce, généralement représentés par "nombre de threads chaque pouce", qui est égal au pitch réciproque. Par exemple, 8 threads chaque pouce, c'est-à-dire la distance du fil est 1/8 ".
